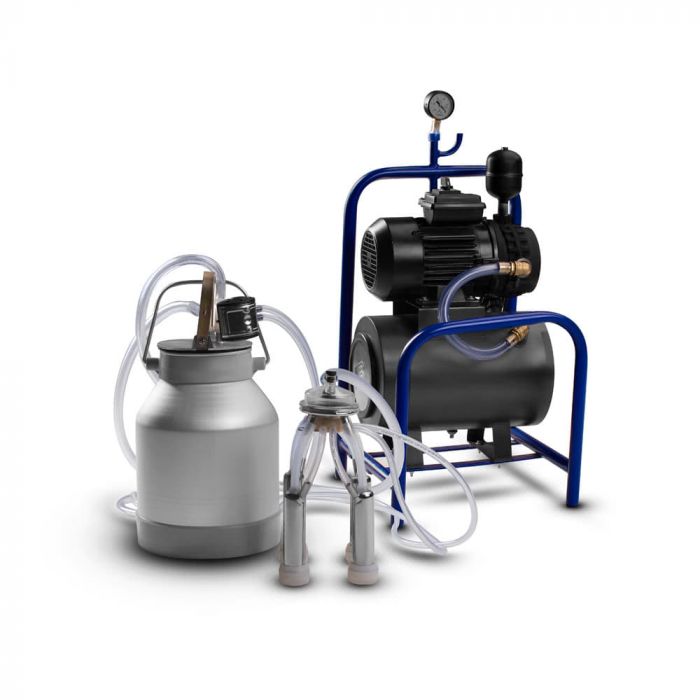

Доїльний апарат Дамілк АІД-3 "Євро 240 нерж" (Силікон) А (два відра)
![](https://damilk.ua/media/catalog/product/cache/848cecb758de20f6a9c1bef4b7e1d30e/p/1/p1233812_1_.jpg)
Опис доїльного апарата Дамілк АІД-3 "Євро 240 нерж" (Силікон) А (два відра)
Доїльний апарат Дамілк АІД-3 "Євро 240 нерж" (Силікон) А (два відра) - це український аналог турецького силового агрегату для доїльного апарату. Доїльне відро і павук (підвісне обладнання) не входить в комплект поставки.
Турецьке обладнання для молочних ферм вважається одним з кращих в Європі. У компанії ДаМілк взяли за основу популярну доїльних установку і адаптували під реалії нашої країни.
Модель АІД-3 використовуються на фермах і в домашніх господарствах. Вона сумісна з апаратами для доїння корів. Вакуумна установка створює в системі розрідження, яке є основою процесу машинного доїння.
Продуктивність
Час безперервної роботи (хв.) |
60 |
Максимальний рівень вакуумметричного розрідження (кПа) |
80 |
Цикл доїння однієї корови (хв.) |
6-7 |
Максимальна кількість обслуговуваних корів за один цикл доїння |
2 корови |
Номінальний рівень вакуумметричного розрідження для доїння корів (кПа) |
47-50 |
Максимальна кількість обслужених корів за час безперервної роботи доїльної установки |
До 17 корів |
Вакуумний насос доїльної установки DaMilk АІД-3 має продуктивність 11,6 м³ / год. Завдяки цьому можна обладнати агрегат для одночасного доїння двох корів.
За годину роботи з такою установкою можна подоїти до 17 корів (6-7 хвилин на одну тварину).
Особливості конструкції силового агрегату
Силовий агрегат має моноблочну конструкцію. Двигун і вакуумний насос з'єднані безпосередньо (муфта відсутня).
Агрегат оснащений об'ємним ресивером на 19 л. На ньому стоїть регулятор вакууму (металевий) і клапан для скидання конденсату. Клапан спрацьовує автоматично після відключення, коли в системі пропадає вакуум.
Доїльні установки ДаМілк АІД-3 збирають на каркасі. Передбачено стаціонарне використання, а тому колеса на каркасі відсутні. Довжина кабелю живлення 5 м, а тому вакуумний агрегат можна розмістити в приміщенні, не прокладаючи додаткову проводку.
Окремо слід відзначити глушник з фільтруючою серцевиною. Він знижує шум від працюючого насоса, а також не дає частинкам графіту потрапити в повітря.
У комплекті з силовим агрегатом йде вакуумметр для відстеження вакуумметричного тиску.
Двигун
Доїльна установка ДаМілк АІД-3 працює завдяки електродвигуну (Схема 2.2) потужністю потужність 750 Вт. Швидкість обертання валу - 1500 об / хв. Двигун відноситься до категорії розміщення електроприладів №3, що обумовлює умови його зберігання та використання.
Щоб не допустити пошкодження обмотки двигуна, не можна перевищувати рекомендований час роботи. В іншому випадку захисний шар на котушці буде пошкоджений, і мотор вийде з ладу.
Насос
В доїльній установці АІД-3 від ДаМілк використовується сухий роторний насос. Усередині стоїть чотири графітові пластини розміром 45 × 70 × 6 мм. Вони більше в порівнянні з тими, які використовуються в моделях цього класу. За рахунок збільшення знижується їх знос, а значить збільшується час між замінами.
Насос має відкриту конструкцію, тобто ротор надівається безпосередньо на вал двигуна. Кришка насоса відсутня, а тому використовується з'єднувальний фланець. Підшипники у фланці і передній кришці відсутні.
На статорі знаходиться глушник. Він знижує шум, а також фільтрує повітря від частинок графіту. Повітряний фільтр має циліндричну форму і зроблений з мікроволокна.
Доїльне відро
Частина агрегату індивідуального доїння, яка відповідає за збір молока, називається доїльним відром в зборі. «Євро 240 нерж» (силікон) А - це модель доїльного відра в зборі, яка випускається компанією DaMilk. Вона сумісна з вакуумними установками АІД та УІД, а також силовими агрегатами від інших виробників.
Доїльне відро в зборі «Євро 240 нерж» (силікон) А призначене для доїння корів. Воно комплектується відповідними стаканами та сосковою гумою, а також важким підвісним обладнанням. Висока вага дозволяє апарату краще здійснювати масаж вимені корови, що стимулює припуск молока.
Комплектація
Доїльне відро в зборі «Євро 240 нерж» (силікон) А складається з:
- бідона об'ємом на 20 л (фактичний об’єм 19 л);
- алюмінієвої кришки доїльного відра (притиск механічний);
- попарного пульсатора (Туреччина);
- колектора на 240 см³ (Білорусь).
- нержавіючих цілісних стаканів з силіконовою сосковою гумою;
- 2 м шланга для молока 14х5 мм;
- шлангів постійного 11х5 мм та перемінного (7х3) вакууму (по 2 м).
Силікон відмінно підходить для виготовлення деталей, які контактують з харчовими продуктами. Він легко миється, не виділяє шкідливих речовин. Силіконові шланги не тріскаються від згинання або при негативних температурах.
Еластичність силікону дозволяє використовувати його і для виробництва соскової гуми.
Особливості
Система попарного доїння
У комплектації доїльного відра в зборі «Євро 240 нерж» (силікон) А встановлено попарний пульсатор, який можна самостійно налаштувати (1). Стандартне співвідношення тактів 60х40.
Від пульсатора йде 2 шланги перемінного вакууму (2), які з'єднуються з розподільником (3). Використовується спеціальний розподільник для попарного доїння з 6 виходами.
Доїльний павук
Колектор об'ємом 240 см³ проводиться в Білорусі. Він має нержавіючу основу та прозору кришку з поліпропілену. Підвищений об’єм потрібен для продуктивних корів, які дають від 30 л молока на добу. При стандартних розмірах може статися заповнення стаканів молоком, що призведе до від'єднання підвісного обладнання.
Стакани повністю нержавіючі. Вони стійкі до механічного впливу, не піддаються корозії. Вага одного доїльного стакана 250 грам. Разом вони створюють потрібне навантаження на вим'я, що стимулює припуск молока.
Цілісні стакани робляться за допомогою вальцювання. У них міцна соскова гума з силікону турецького виробництва. Її приблизний термін служби складає 12 місяців. Регулярна заміна потрібна, щоб не допустити поширення бактерій, які з'являються в тріщинах в силіконі. Бактерії викликають запалення сосків, що може призвести до серйозних проблем.
Купити доїльне відро в зборі «Євро 240-оригінал» можна в інтернет-магазині виробника. На сайті DaMilk вам не доведеться переплачувати, оскільки відсутні посередники. Зробити замовлення на обладнання для молочного господарства можна в будь-якому місті України.
Рекомендації з використання
Доїльні установки DaMilk АІД-3 відносяться до 3 класу електроприладів. Взимку їх потрібно встановлювати в сухих приміщеннях, де немає великих перепадів температури. Влітку для використання на вулиці потрібно зробити навіс.
Завдяки нашому сайту ви можете купити вакуумну доїльних установку АІД-3 безпосередньо у виробника. Так ви отримаєте офіційну гарантію, можливість звернутися в наш сервісний центр, і при цьому не будете переплачувати посередникам.
Виробництво
Виробник | Дамілк |
---|---|
Маркування | АІД-3 |
Загальні показники продуктивності силового агрегату
Час безперервної роботиОбозначае Час безперервної роботи | 60 хв. Тильки 60 хв. |
---|---|
Рівень вакуумметричного розрідженняМаксимальний рівень вакуумметричного розрідження | 80 кПа |
Кількість обслуговуваних корів за один цикл доїнняМаксимальна кількість обслуговуваних корів за один цикл доїння | 2 корови |
Номінальний рівень вакуумметричного розрідженняНомінальний рівень вакуумметричного розрідження для доїння корів | 47-50 кПа |
Максимальна кількість безперервно обслугованих корівМаксимальна кількість обслугованих корів за час безперервної роботи доїльної установки | До 17 корів |
Особливості конструкції силового агрегату
Тип конструкції силової установки | Моноблочна |
---|---|
Передача крутного моменту | Пряма |
Муфта | Немає |
Транспортабельність | Стаціонарний |
Конструкція шасі | Безколісний каркас |
Об'єм ресивера | 19 л. |
Скидання конденсату | Автоматичний |
Вакуумрегулятор | Металевий |
Довжина мережевого кабелю | 5 м. |
Автоматичний вимикач | Немає |
Додаткова опція
Установка електронного блоку захисту насоса від вологи | Передбачено |
---|
Двигун
Тип двигуна | Електричний |
---|---|
Спосіб живлення | Мережа 220 V |
Номінальна потужність | 0,75 кВт |
Частота обертання валу | 1500 (об/хв) |
Категорія розміщення | 3 категорія |
Вакуумний насос
Вид насоса | Пластинчато-роторний |
---|---|
Тип насоса | Сухий |
Система змащування | Немає |
Конструкція насоса | Відкритий |
Матеріал пластин | Графітові |
Розміри пластин | 45×70×6 мм. |
Кількість пластин | 4 шт. |
Продуктивність насоса (+/-5%) | 11.6 м³/год |
Комплектація
Вакуумметр | 1 шт. |
---|---|
Інструкція | 1 шт. |
Гарантійний талон | 1 шт. |
Габарити силового апарату
Довжина | 46 см. |
---|---|
Ширина | 40 см. |
Висота | 68 см. |
Вага | 31 кг. |
Пульсатор
Тип пульсатора | Регульований |
---|---|
Система розподілу вакууму | Асинхронна |
Цикл роботи | Двотактний |
Частота співвідношення тактів | 60х40 |
Механізм перетворення вакууму | Пневматичний |
Країна виробник | Туреччина |
Павук системи "Майга"
Застосування системи | Корова |
---|---|
Система доїння | Попарна |
Система збору молока | Колекторна |
Об'єм камери колектора | 240 см³ |
Матеріал основи колектора | Нержавіюча сталь |
Форма основи | Кругла |
Питома вага колектора | 580 г. |
Зовнішній діаметр кришки | 105 мм. |
Матеріал кришки | Поліпропілен |
Розподільник | 6 виходів |
Країна виробник | Білорусь |
Доїльні стакани
Тип доїльних стаканів | Цілісний |
---|---|
Матеріал доїльних склянок | Нержавіюча сталь |
Метод виробництва | Вальцювання |
Товщина стінок | 2 мм. |
Питома вага доїльних стаканів | 250 г. |
Висота доїльних стаканів | 165 мм. |
Внутрішній діаметр отвору фіксуючого присосок | 44 мм. |
Внутрішній діаметр отвору під посадковий рубець | 17 мм. |
Країна виробник | Україна |
Соскова гума
Матеріал соскової гуми | Силікон |
---|---|
Внутрішній діаметр присоски | 25 мм. |
Форма чулка соскової гуми | Кругла |
Довжина чулка соскової гуми | 135 мм. |
Загальна довжина соскової гуми | 290 мм. |
Кількість посадкових рубців | 2 шт. |
Країна виробник | Туреччина |
Шланг для перекачування молока
Матеріал | Силікон |
---|---|
Внутрішній діаметр | 14 мм. |
Товщина стінки | 5 мм. |
Довжина | 2 м. |
Кількість шлангів | 1 шт. |
Шланг постійного вакууму
Матеріал шланга | Силікон |
---|---|
Внутрішній діаметр | 11 мм. |
Товщина стінки | 5 мм. |
Довжина | 2 м. |
Клькість шлангів | 1 шт. |
Шланг змінного вакууму
Матеріал | Силікон |
---|---|
Внутрішній діаметр | 7 мм. |
Товщина стінки | 3 мм. |
Довжина | 2 м. |
Кількість шлангів | 2 шт. |
Кришка доїльного відра
Матеріал кришки доїльного відра | Алюміній |
---|---|
Спосіб фіксації кришки доїльного відра | Механічний |
Кількість виходів (штуцерів) кришки | 2 шт. |
Країна виробник | Україна |
Доїльне відро
Матеріал доїльного відра | Алюміній |
---|---|
Фактична місткість доїльного відра | 19 л. |
Внутрішній діаметр горловини | 170 мм. |
Товщина стінок | 1.6 мм. |
Діаметр дна | 290 мм. |
Матеріал хомута горловини | Нержавійка |
Матеріал обичайки | Алюміній |
Спосіб установки обичайки | Зварювання аргоном |
Маса нетто | 3.6 кг. |
Країна виробник | Росія |
Габарити доїльного відра
Довжина | 31 см. |
---|---|
Ширина | 31 см. |
Висота | 46 см. |
Вага | 8.2 кг. |
